Apparecchi per arredo urbano ed aree residenziali

Gli apparecchi di illuminazione per arredo urbano sono spesso non schermati ed estremamente dispersivi. Come vedremo, alcuni apparecchi possono arrivare a disperdere sopra l'orizzonte più del 50% del flusso da essi emesso. Come per gli altri apparecchi non schermati, i coefficienti di utilizzazione  degli impianti che adottano questi apparecchi sono molto bassi, il che è indice di spreco energetico. Tuttavia esistono molti apparecchi per arredo urbano che sono totalmente schermati o fortemente schermati e uniscono a questa preziosa caratteristica un estetica molto curata di tipo classico o moderno (vedi ad es. fig. 2.20 pag. [*]).

Lanterne e lanterne totalmente schermate.

Le lanterne sono apparecchi di illuminazione non schermati dalla tipica forma ``d'epoca'' che fa si che l'emissione avvenga attraverso finestre laterali, quasi verticali, cosicché la strada sotto la lanterna  rimane buia, come si vede dai diagrammi fotometrici della figura 2.15. Sono molto inquinanti e abbaglianti e andrebbero riservati a pochi centri storici turistici. Infatti questi apparecchi emettono sopra l'orizzonte circa il 35%-45% del loro flusso. Anche per essere coerenti con l'ambientazione storica per cui si suppone vengano scelti, le lampade che vi vengono montate devono essere di bassa potenza. A causa dell'elevato inquinamento luminosoqueste armature producono l'unico tipo di lampada da montare è quello al sodio ad alta pressione (ma non troppo elevata) dalla calda luce giallo-oro che ben si adatta ad un'ambientazione storica e disturba meno l'osservazione del cielo. Alcune ditte di materiale illuminotecnico hanno sviluppato delle lanterne fortemente schermate.


 \begin{figure}
% latex2html id marker 463

\vspace{10truecm}
\caption[Apparecchi...
 ...urbano fortemente inquinante e sua curva
fotometrica: la lanterna.}}\end{figure}

Negli apparecchi a lanterna  fortemente schermati la lampada viene montata non all'interno della lanterna ma all'interno del tettuccio, in un riflettore, in modo che i bordi del tettuccio provochino il taglio dell'emissione di luce per angoli grandi rispetto la verticale. Come si vede in figura 2.16, essi sono ben schermati sopra l'orizzonte. Il tettuccio viene poi chiuso inferiormente da una lastra di vetro a facce piano parallele. Non è tuttavia possibile eliminare il fatto che la lanterna non illumina bene la zona sottostante a causa dell'ombra che il sostegno fa sulla superficie stradale. Inoltre è difficile eliminare le riflessioni di luce verso l'alto prodotte dal sostegno e dalle altre parti dell'apparecchio. A causa dell'intensità di queste riflessioni o di quelle dell'eventuale vetro trasparente montato sulle finestre laterali, in genere gli apparecchi di questo tipo non arrivano ad essere "totalmente schermati" ma risultano fortemente schermati o, comunque, disperdono poca luce sopra l'orizzonte. Essi sono in commercio anche in Italia.


 \begin{figure}
% latex2html id marker 471

\vspace{10truecm}
\caption[Apparecchi...
 ...rna con riflettore cut off. Essa \`e in commercio anche in
Italia.}}\end{figure}

La città di Barlovento ha rifatto la propria illuminazione che consisteva nel 1992 di 198 lanterne (efficienza 50%) con lampade al sodio ad alta pressione da 100 W (flusso 8550 lm) che emettevano il 65% del flusso in basso ed il 35% verso l'alto. Il nuovo impianto utilizza 130 lanterne con riflettore cut off (efficienza 50%) con lampade al sodio a bassa pressione da 35 W (flusso 4800 lm) che emettono il 99.9% della luce verso il basso e lo 0.1% verso l'alto più 68 armature stradali totalmente schermate (efficienza 67%) con lampade al sodio a bassa pressione da 35 W (4800 lm) che emettono il 100% della luce verso il basso. Il flusso totale emesso verso il basso dal vecchio impianto era di 550,2 klm (kilolumen). Dopo il rifacimento dell'impianto tale flusso è di 530.4 klm. Il flusso verso l'alto[*] emesso dal vecchio impianto era invece di 351.3 klm nel 1992 ed è sceso a 53.4 klm con il nuovo, consentendo una riduzione dell'inquinamento luminoso84.8% con una riduzione del flusso al suolo del 3.6% soltanto. È stato calcolato che il risparmio energetico ammonta al 65%.

Globi classici e globi totalmente schermati.

I Globi  sono apparecchi con caratteristiche completamente opposte a quelle richieste per una corretta illuminazione. La lampada è contenuta in una sfera di vetro trasparente sorretta da un palo di sostegno. Il sostegno fa ombra sulla strada e la luce viene irradiata direttamente verso il cielo costituendo uno spreco elevatissimo (v. figura 2.17). Inoltre per ottenere livelli di luminanza accettabili occorre utilizzare lampade con potenze molto elevate, il che aumenta ancora di più la quantità di luce dispersa. Il globo di vetro è spesso sporco, opaco ed inelegante. Nessuna ragione storica invita al loro utilizzo. Non esiste nemmeno alcuna ragione architettonica per usarli, dal momento che esistono numerosi modelli di apparecchi totalmente schermati con linee moderne, nuove ed anche particolarmente d'avanguardia. Inoltre molto spesso nei Globi  non vengono nemmeno montati le apposite alette paraluce che consentono di limitare almeno una parte della elevatissima dispersione di luce (v.figura 2.18). La maggior parte delle leggi e delle ordinanze anti-inquinamento luminoso vietano i Globi .


 \begin{figure}
% latex2html id marker 483

\vspace{10truecm}
\caption[Apparecchi...
 ...do urbano fortemente inquinante e sua curva
fotometrica: il globo.}}\end{figure}

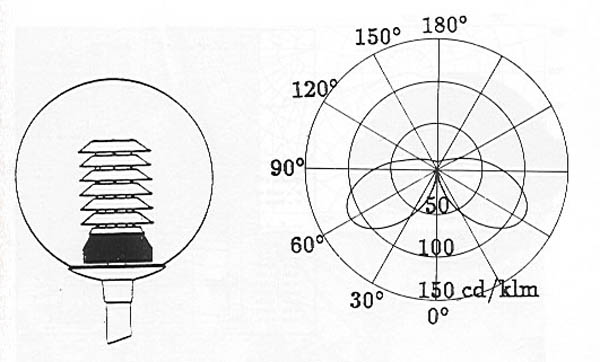

 \begin{figure}
% latex2html id marker 488

\vspace{10truecm}
\caption[Apparecchi...
 ...flusso emesso sopra il piano orizzontale ma esso rimane rilevante.}}\end{figure}

Anche per gli apparecchi di forma sferica sono state approntate delle versioni ottimamente schermate, per quegli architetti urbani che volessero a tutti i costi armature con questa forma. Ne descriviamo qui soltanto due. La prima versione, concettualmente, è costituita da un apparecchio totalmente schermato molto compatto posto nel centro di una sfera di materiale trasparente liscio. La forma esteriore del globo  rimane invariata ma la distribuzione di luce è precisa e sofisticata. La seconda versione consiste in un globo in cui la metà superiore è completamente opaca, contiene la lampada ed un riflettore con ottica totalmente schermata, mentre la parte inferiore è un emisfera di materiale liscio trasparente, come in figura 2.19. Naturalmente entrambi i tipi di apparecchio disperdono una piccola quantità di luce in cielo a causa delle riflessioni prodotte dalla emisfera di vetro trasparente inferiore e quindi non si possono definire rigorosamente "totalmente schermate". Il sostegno, a seconda del produttore, può essere posto sotto l'apparecchio come nei globi  classici ove fa ombra sulla strada, oppure essere costituito da un elegante braccio di sostegno a cui l'armatura è appesa. Una versione del globo del secondo tipo che sia totalmente schermata si ottiene sostituendo l'emisfera inferiore con un vetro a facce piano-parallele, ed appendendola ad un braccio di supporto. In questo modo il globo diviene un ottimo apparecchio.


 \begin{figure}
% latex2html id marker 496

\vspace{10truecm}
\caption[Apparecchi...
 ...ta.
(Cortesia G. C. Illumination - Alcatel, Sesto Ulteriano (MI))}}\end{figure}

Figure 2.20: Apparecchio per arredo urbano ed aree residenziali totalmente schermato e sua curva fotometrica (Curva continua C=0$^{\circ}$-180$^{\circ}$; curva tratteggiata C=45$^{\circ}$;curva punteggiata C=90$^{\circ}$-270$^{\circ}$.).(Cortesia Modus s.a., Gualdicciolo, Rep.S.Marino)
